AV音视频矩阵系列
4x4,8x2,8x4,8x8,16x4,16x8,16x16
24x8,24x16,24x24,24x32,
32x8,32x16,32x24,32x32,
48x16,48x24,48x32,48x48,
64x16,64x24,64x32,64x48,64x64,
96x32,96x48,96x64,96x96,
128x48.128x64,128x96,128x128
浪人LONER的AV 音视频矩阵系列，内部采用专业开关芯片，图像清晰，颜色逼真；输入、输出带缓冲设计，增强了抗冲击及输出能力；音视频可分别控制，音频输入输出采用平衡方式，大大提高了抗干扰能力，有效延长了传输距离。
机箱全部采用EMI(Electro Magnetic Interference)的结构设计，有效的防止电磁辐射及电磁波的干扰，性能更加稳定。
内嵌智能控制，采用了独特的处理方式，大大提高了设备的切换速度，实现了指令之间不需等待的快速控制；具备掉电状态存储保护、开机自动恢复记忆的功能。
除面板键盘和红外遥控（选配）操作外，还提供RS232控制接口，方便用户与各种集中控制设备（如SILMICRO、快思聪、AMX等）配合使用；通过随机提供的软件，可方便设定设备编号，便于多台同型设备共联控制。
浪人LONER的AV 音视频矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心、监控系统等场所。

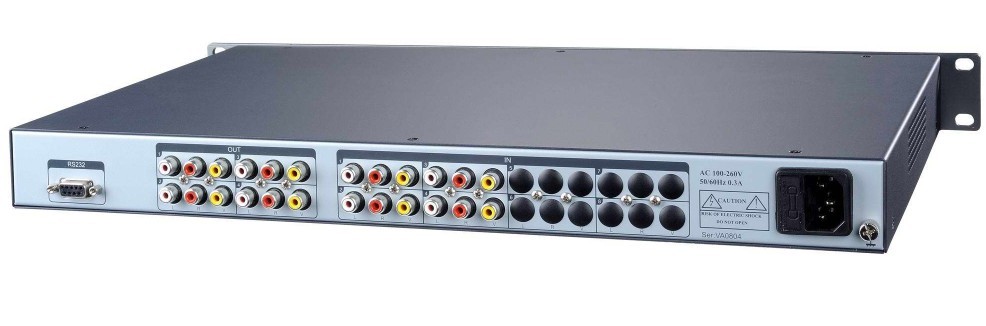

VA0404：长*宽*高：490X270X45 1U
复合视频特性
增益：0dB
带宽：>150MHz（-3dB）满载
亮色度干扰：-55dB@4.43 MHz
微分相位：0.05º@4.43 MHz
微分增益：0.05%4.43 MHz
最大传播延时：5ns(±1ns)
切换速度：≤150ns
复合视频输入
信号类型：复合视频信号
接口： BNC接口
最大电平：3.0Vp-p
阻抗：75Ω
回波损耗：-30dB@5MHz
复合视频输出
信号类型：复合视频信号
接口： BNC接口
最大输出电平：3.0Vp-p
阻抗：75Ω
回波损耗：-30dB@5MHz
直流补偿最大：5mV
音频特性
增率：0dB
频率响应：20 Hz ~ 20 kHz
总谐波失真+噪声：0.05% @ 1 kHz （额定电压下）
共态抑制比（CMRR）：（CMRR） >75dB @: 20 Hz ~ 20 kHz
音频输入
信号类型：立体声，平衡/非平衡
接口： 5PIN接口
阻抗：>10KΩ
最大电平：+21dBu
音频输出
信号类型：立体声，平衡/非平衡
接口： 5PIN接口
阻抗：>470Ω
最大电平：+21dBu
控制类型
串行控制接口：RS-232，9-针母D型接口
波特率：9600
数据位：8位
停止位：1位，无奇偶校验位
串行控制口结构：2=TX，3=RX，5=GND
规格
电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
功率：≤20W
存储环境温度：-20°C ~ +150°C
工作环境温度：-10°C ~ +55°C
相对湿度：20% ~ 95%
平均无故障时间：30，000小时
|
